鋯(Zr),具備超強的抗腐蝕、耐高溫、耐核輻射能力,可用于核反應堆和航空航天,堪稱材料界高富帥,金屬界的王者!
而鋯材動輒上百萬元一噸的價格,也讓人望而卻步。為了全面了解這個王者,今天小編整理了詳細的資料,做個詳盡的介紹,送給有緣人!
鋯與鈦、鉿同族,元素周期表中位置見下圖紅框。
化學元素周期表
*(一)應用范圍
航空航天--ZrO2熔點高達2700℃,耐高溫性能強勁,如飛船脫落瓦;
核反應堆--反應堆燃料棒包殼用鋯,良好的耐核子輻射和機械性能;

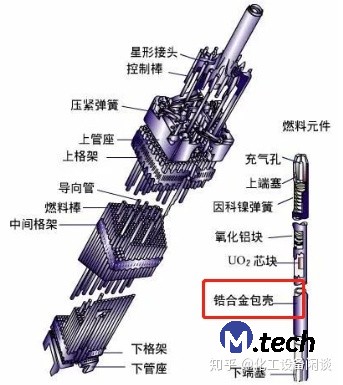

核反應堆燃料棒包殼
化工行業--如甲醇羰基化醋酸工藝裝置中的脫輕塔,脫水塔為鋯復合板設備;
新型陶瓷--氧化鋯陶瓷可用于口腔修復,生物相容性好,化學性能穩定;

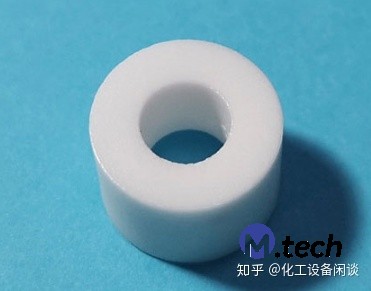

氧化鋯陶瓷
耐火材料--氧化鋯纖維是優質的耐火纖維材料,可作為高溫窯爐的爐襯,耐高溫,抗氧化,可在1600-2000℃以上高溫下使用。
*(二)鋯礦石
最常用的鋯礦石主要包括鋯英石(ZrSiO4)和斜英石(ZrO2),是提取鋯的最重要礦物原料。全球鋯礦主要產地在澳大利亞、南非和印度等國,我國鋯礦儲量貧乏。

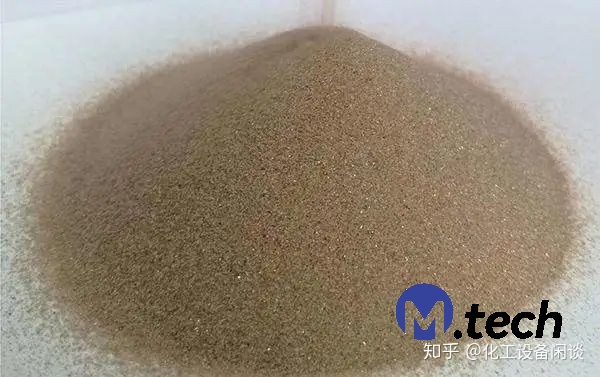

鋯英砂
作為同族元素,鋯礦石中基本都含有鉿(Hf)元素,在礦石中普遍共生,分離復雜。核能級鋯,必須嚴格控制鋯中鉿元素的含量,因?yàn)殂x元素含量高,會導致材料抗中子輻射脆化性能差。

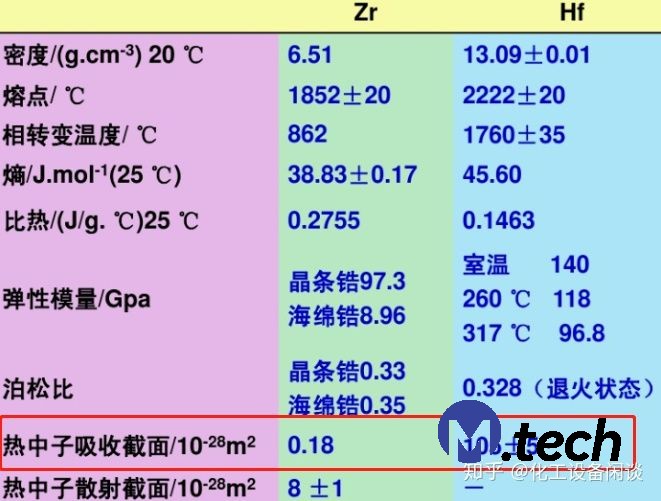

鋯和鉿物理性能比較
*(三)物理性能和金相組織
鋯為銀色稀有金屬,熔點1850℃,密度6.5g/cm3。
活性高,接觸明火時可能燃燒。
862℃為鋯材的同素異晶轉變溫度,低于862℃為密集六方晶格,高溫時為體心立方晶格。

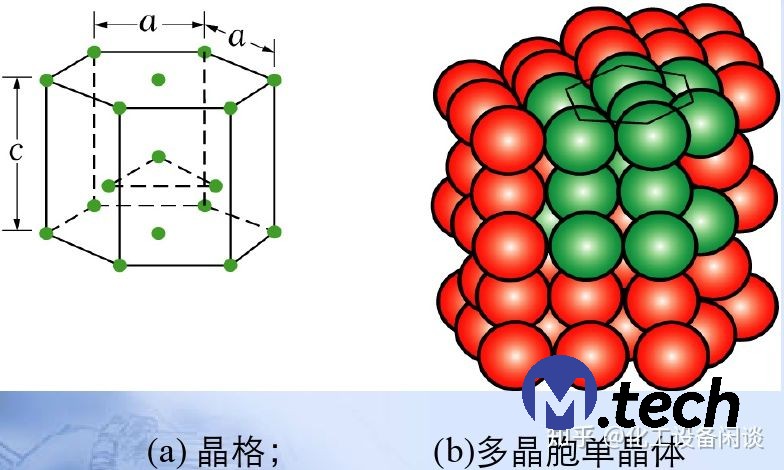

≤862℃時的鋯材晶格
因此,鋯材作為壓力容器用鋼,工作時為密集六方晶格,塑性差。所以,鋯材一般采用熱加工,可提高材料塑性和成型性能,成型溫度控制在500-600℃較好。
因?yàn)椴糠衷卦诿芘帕骄Ц裰腥芙舛鹊?,容易有脆性組織生成,鋯材不應與鋼、鋁、銅、鎳直接熔焊。
*(四)鋯材料

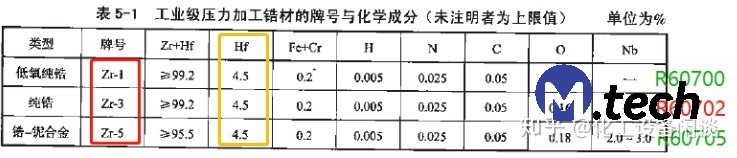

鋯材分工業級鋯和核能級鋯。非核用壓力容器一般使用工業級鋯材即可,主要使用鋯材優異的抗腐蝕性能。常見的牌號如下表格,表格右側為ASME牌號。
*(五)鋯材性能

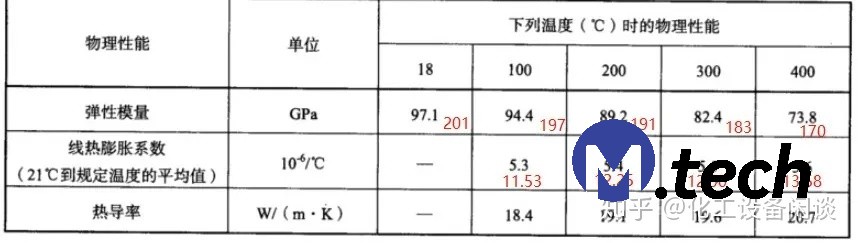

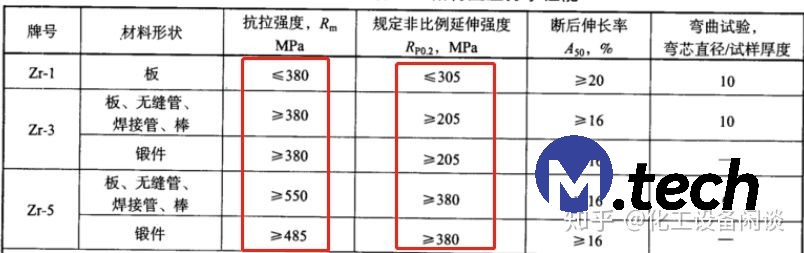

工業級壓力加工鋯材室溫力學性能鋯(Zr-3)在各溫度時的物理性能,紅字為普通碳素鋼數據
(1)彈性模量和膨脹系數
鋯材的彈性模量E和熱膨脹系數,都約為普通碳素鋼的一半。
鋯材與普通碳素鋼相比屈服強度差別不大,根據σ=Eε,所以冷成型的回彈量比普通碳素鋼大得多。
鋯換熱管與鋼制管板的脹接,應考慮溫度升高后因熱膨脹系數的差別而引起的脹接拉脫力的降低。
襯鋯容器升溫時,也因?yàn)榕蛎浵禂?shù)的差異,鋯復層所受拉伸熱應力較大。
(2)許用應力

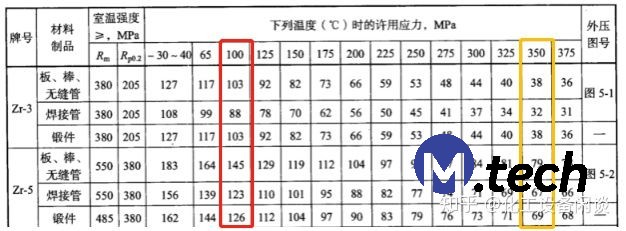

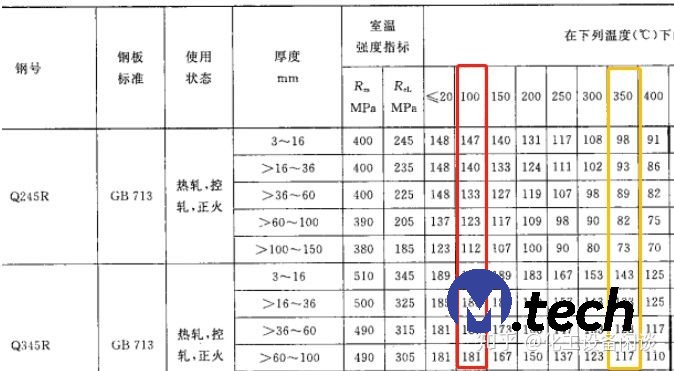

NB/T47011中壓力容器用退火狀態非螺栓用鋯材許用應力對比GB150.2中Q245R,Q345R許用應力
對比發現,相對碳素鋼,鋯材許用應力值隨溫度升高,衰減值較大。
*(六)鋯材設備技術要求
選材理念:比對鋯材的許用應力知,高溫時鋯材承壓能力有限。鋯材的價格昂貴,進口702鋯價格上百萬/噸,國產也要幾十萬元/噸。為了滿足耐腐蝕和承壓能力的同時,保證合理的經濟性,大型鋯材設備選擇鋯復合板的居多。復層一般用Zr-1或Zr-3。
結合率:鋯復合鋼板,結合面剪切強度不得低于140MPa ,面積結合率A級,≥99%。若要求更高的結合質量,可采用工業純鈦板作為復合板的中間夾層。
熱處理狀態:鋯材壓力容器使用的鋯材(板、管、鍛件等)均應為再結晶退火狀態。
制造:防止鐵離子污染,造成電偶腐蝕。
焊后退火熱處理:溫度510-620℃,厚度≤25mm,保溫≥1h;厚度增加,保溫延長。
超聲檢測:厚度超過6mm的承壓用鋯板應逐張進行超聲監測。板厚6-25mm,A1級合格(單個不連續孔直徑≤1.2mm);板厚25-50mm,A級合格(單個不連續孔直徑≤2mm)。
壓力試驗:鋯材管材應逐根進行液壓(氣壓)試驗,最小試驗壓力P=2ST/D,S為允許的纖維應力,Zr-3和Zr-5的S值分別為前述表中屈服強度Rp0.2的一半,試驗壓力P不能超過17.2MPa。
酸洗鈍化:壓力試驗后,鋯材表面進行酸洗鈍化處理
泄漏試驗:復合板制容器或襯里為鋯材的壓力容器應進行泄漏試驗(考慮到多為強腐蝕性介質)。
檢漏機構:襯鋯壓力容器的襯層與基層之間,以及鋯復合板壓力容器的覆層焊接接頭與基層間,一般應設置檢漏結構。
*(八)鋯設備焊接
焊接原則:主要采用氬弧焊焊接,因?yàn)殇啿挠龅窖鯕馊菀兹紵胰菀孜鼩?、吸氮,焊接時必須用高純度惰性氬氣保護。

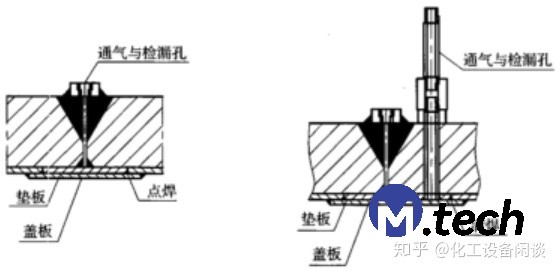

接頭型式:鋯材復合板容器中,鐵和鋯不能互熔焊接?;鶎訛閷?duì)接焊接接頭時,復層多采用墊板與蓋板組合的襯里結構,詳見下圖。

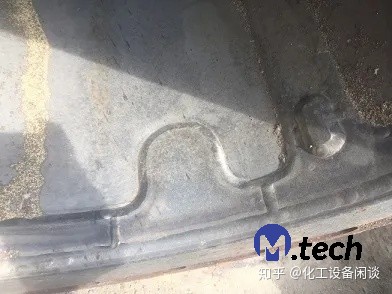

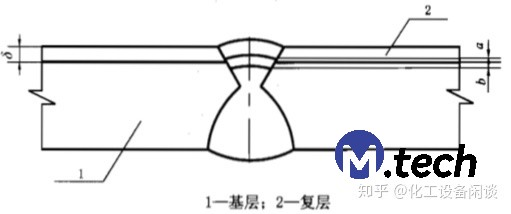

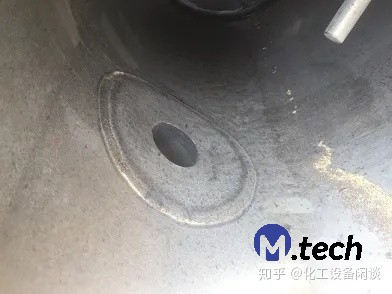

鋯復合板壓力容器對接接頭形式作為對比,奧氏體不銹鋼復合鋼板的對接焊接接頭鋯復合板設備內部鋯復層焊接接頭鋯復合板設備內部接管焊接接頭
焊縫質量直觀判斷:根據焊縫顏色判斷。

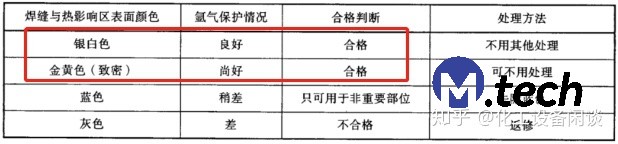

鋯材焊縫及熱影響區表面顏色
*(九)鋯的耐腐蝕性能
鋯的電位-ph腐蝕圖
(1)在大多數酸、堿、鹽中具有優良耐蝕性能,但在氫氟酸、濃硫酸、王水中耐腐蝕不好。
(2)鋯與鈦類似,具備極強的鈍化性。在強還原性酸如鹽酸(溫度不宜超過149℃,超過宜發生氫脆)、含鹵素離子的酸中耐腐蝕性能良好。介質中含有FeCl3、CuCl2等氯化物會加速對鋯材的腐蝕。

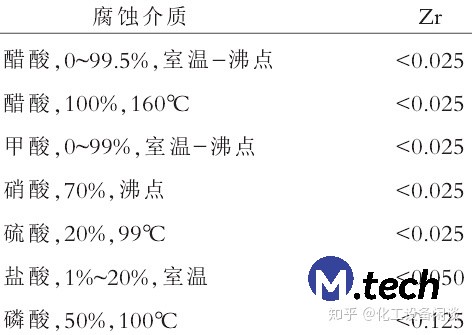

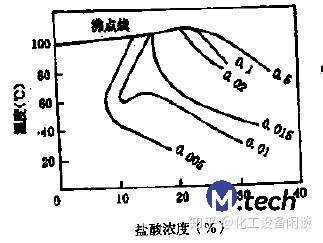

鋯在各種酸中的腐蝕速度鋯在鹽酸中的等腐蝕曲線mm/a
(3)對氧、氮、氫的吸收
氧:鋯在空氣中常溫下表面就會形成鈍化層,425℃以上鈍化層疏松脫落,540℃生成白色氧化鋯,700℃氧化變脆;
氮:400℃以上與氮反應,800℃反應劇烈;
氫:常溫下,鋯材即可吸收氫,250℃以上吸收氫能力變強,易導致氫脆。
上述也解釋了,為何鋯材焊接必須用惰性氣體保護,隔絕空氣中的氧、氮、氫。
(4)抗點腐蝕、抗應力腐蝕開裂性能優良,耐海水腐蝕性能比鈦更優異。
